برد کنترلر MKS DLC 32bit برای کنترل انواع CNC تا سه محور

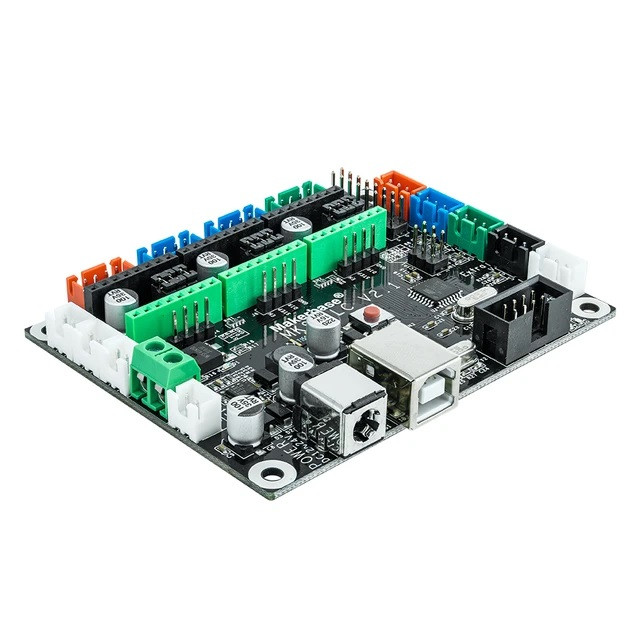

برد کنترلر MKS DLC V2.1 32bit

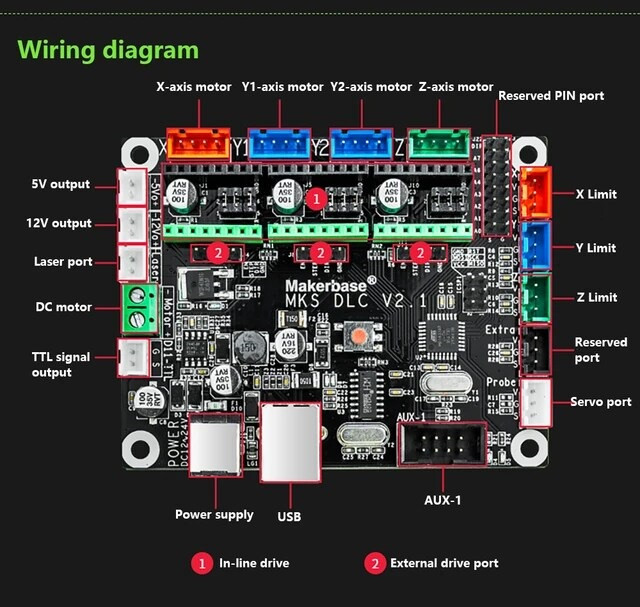

محصول شرکت Makerbase که یک برد open source میباشد و سازگاری با نرم افزارهای کنترلی مثل grbl laser,light burn,benbox,Mdraw دارد و برای ساخت دستگاه های سی ان سی و لیزر استفاده میشود. این کنترلر یک خروجی برای اسپیندل دستگاه CNC و یک خروجی برای ماژول لیزر دارد که به همین واسطه می‌توانید در ساخت دستگاه‌های دو منظوره از آن استفاده کنید. کنترلر مورد نظر از سه محور پشتیبانی می‌کند و روی برد سه عدد خروجی جهت اتصال درایور استپر موتور تعبیه شده است. فاصله قرار گیری پین‌ها استاندارد بوده و برای ماژول‌های درایور استپ موتور مانند درایور A4988 مناسب است. علاوه بر آن می‌توانید از درایور هایی مثل TB6600،TMC2100,DRV8825,LV8729نیز استفاده کنید. همچنین می‌توانید به وسیله جامپر دو پین نوع micro stepping را تنظیم کنید.

قابلیت انتقال سیگنال به درایور اکسترنال(پشتیبانی از انواع درایور اکسترنال آمپر بالا)

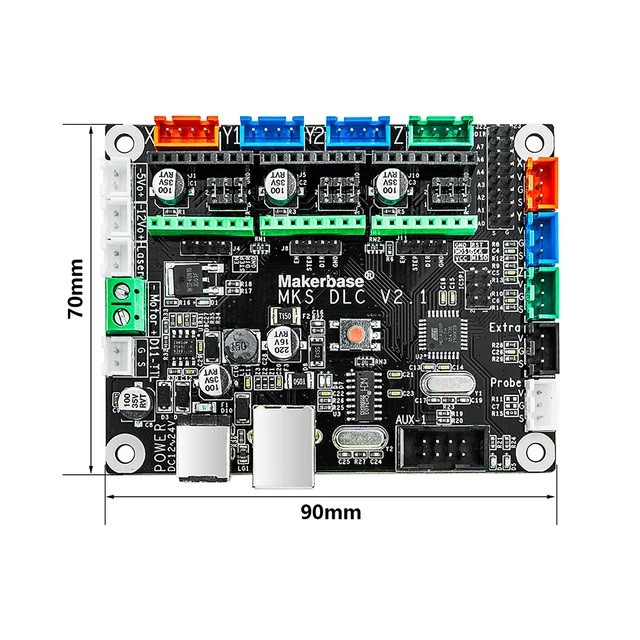

ولتاژ تغذیه درایور 12-24 ولت DC است که از طریق پاور جک به برد متصل می‌شود. از جمله مزیت‌های این کنترلر پشتیبانی از نمایشگر لمسی است که امکان کنترل دستگاه به صورت آفلاین و بدون اتصال به کامپیوتر را فراهم می‌کند. اجرای فریمور مارلین و انواع پیکربندی مشابه GRBL  که نرم افزار های سازگار با آن به راحتی در دسترس هستند و همچنین رابط کاربری مناسبی دارد. اتصال کنترلر به کامپیوتر از طریق پورت USB صورت می‌گیرد و برای این منظور یک عدد کابل USB همراه با محصول قرار گرفته است. سه عدد خروجی سه پین جهت اتصال سنسور‌های اند استاپ محور‌های Y، X وZ  روی  برد قرار گرفته و کنار آنها نیز تعدادی خروجی جهت اتصال تجهیزات جانبی مانند فن تعبیه شده است. ابعاد برد 90*70 میلیمتر است و از طریق چهار پیچ می‌توانید آن را به محل مورد نظر متصل کنید
